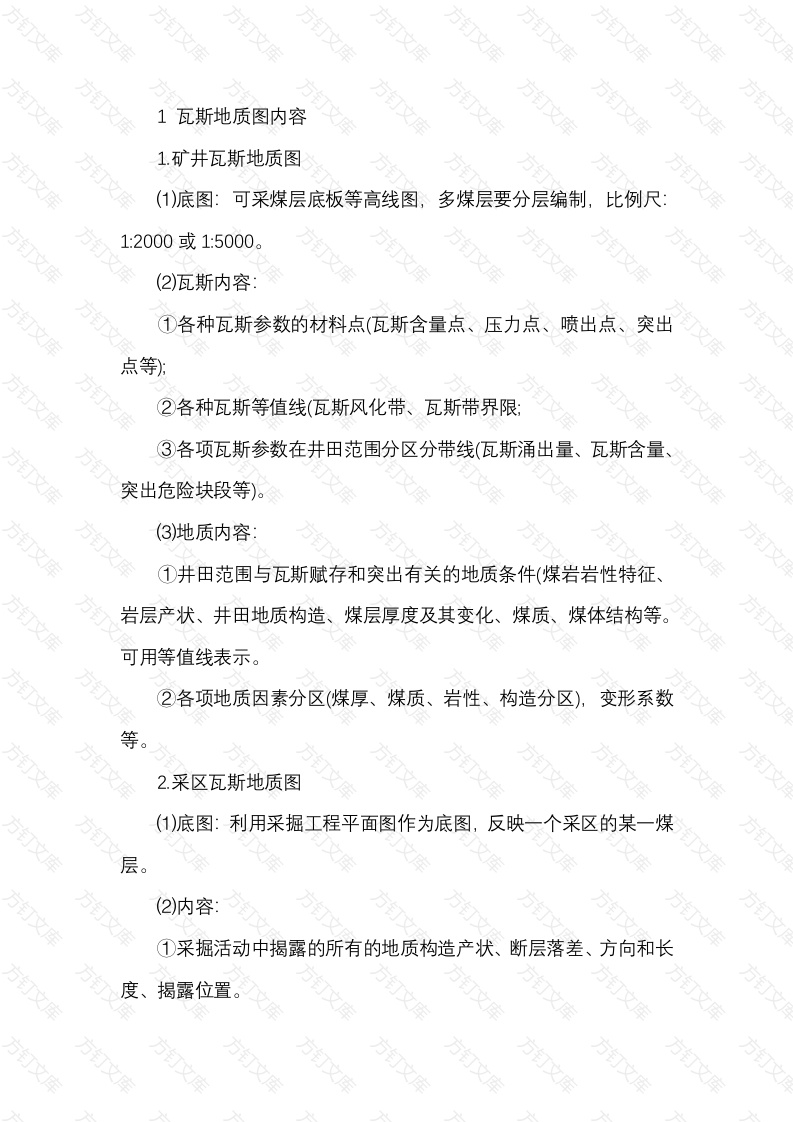

瓦斯地质图内容1.矿井瓦斯地质图(1)底图：可采煤层底板等高线图，多煤层要分层编制，比例尺1:2000或1：5000。(2)瓦斯内容①各种瓦斯参数的材料点（瓦斯含量点、压力点、喷出点、突出点等)②各种瓦斯等值线（瓦斯风化带、瓦斯带界限：③各项瓦斯参数在井田范围分区分带线（瓦斯涌出量、瓦斯含量突出危险块段等)(3)地质内容①井田范围与瓦斯赋存和突出有关的地质条件（煤岩岩性特征岩层产状、井田地质构造、煤层厚度及其变化、煤质、煤体结构等。可用等值线表示。②各项地质因素分区（煤厚、煤质、岩性、构造分区)，变形系数2.采区瓦斯地质图(1)底图：利用采掘工程平面图作为底图，反映一个采区的某一煤(2)内容①采掘活动中揭露的所有的地质构造产状、断层落差、方向和长度、②采区内发生的所有突出点按坐标划在图上③所测瓦斯压力、瓦斯含量、瓦斯放散初速度、煤的坚固性系数。④采区内揭露的煤层厚度、软煤分层厚度、煤的破坏类型、煤层倾角⑤掘进和回采预测突出危险性指标△h2,S,K1值等所有超标值。⑥根据以上资料结合工作面瓦斯地质图实施防突钻孔时喷孔、顶钻等异常现象，综合分析后把区域内煤层划分为突出危险块段。3.工作面瓦斯地质图(1)掘进工作面瓦斯地质图内容①反映巷道掘进中的瓦斯地质情况②实施防突措施时的钻孔布置、钻孔出现的喷孔顶钻等异常情况和预测参数等。(2)采煤工作面瓦斯地质图内容①)反映回采中的瓦斯地质情况。②防突钻孔布置和工作面形态、实施防突钻孔出现的喷孔、顶钻等异常情况及预测指标超标位置等。文2矿井瓦斯地质图的作用1.划分出不同级别的瓦斯地质单元文运用板块构造理论和区域地质演化理论，搞清矿区地质构造在历次构造运动时期在区域地质构造中的大地构造位置。做到区域控制矿区、矿区控制矿井、矿井控制采区、采面，一级一级的控制。2准确反映矿井瓦斯涌出规律要在系统收集、整理建矿以来采掘工作面每日的瓦斯浓度、风量产量和抽放量的基础上，准确地计算出各个采、掘工作面相对瓦斯涌出量点值。综合绘制出的瓦斯涌出量等值线，预测线，尽可能地反映井田范围内瓦斯涌出量的变化，提供瓦斯涌出规律3准确预测煤与瓦斯突出危险性矿井瓦斯地质图在综合分析地质因素的基础上，结合瓦斯参数测定结果，在图件上能直观、准确地反映出煤与瓦斯突出危险区域、无突出危险区域。4.高度集中瓦斯地质信息，综合防治瓦斯灾害矿井瓦斯地质图随着矿井的开拓和延伸，瓦斯地质信息要不断更新和完善。图件能够正确反映矿井目前所有的瓦斯资料、突出危险性资料、瓦斯涌出规律、瓦斯赋存规律，以及瓦斯规律与地质条件的关系，为矿井安全生产提供技术支持和参考3采掘工作面瓦斯地质图的作用采掘工作面瓦斯地质图是直接面对瓦斯灾害防治措施和瓦斯抽放措施的，要随着采掘进程，随时收集、整理填绘瓦斯监测资料和揭露的所有地质资料，尤其是要对小断层和构造煤的厚度变化随时进行编录，编制煤巷和剖面的瓦斯涌出量随不同地质因素的变化曲线和煤与瓦斯突出预测指标值变化图，并对瓦斯突出危险性随时预报，
