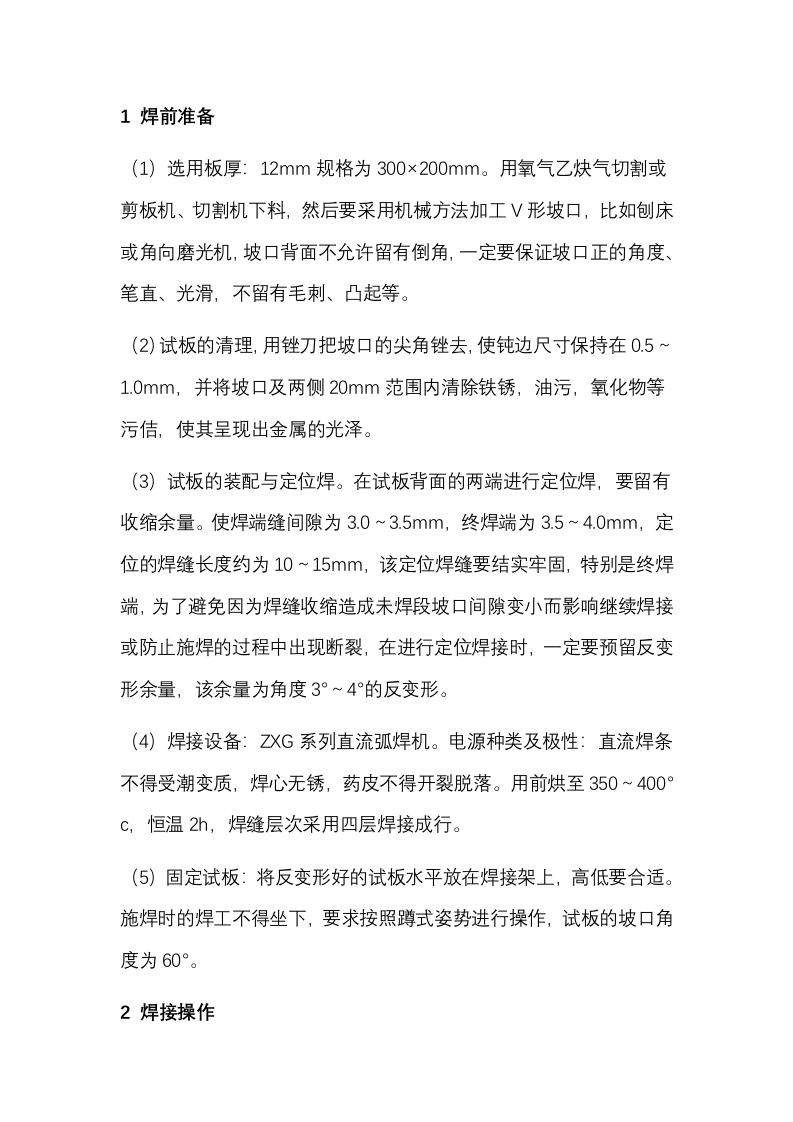

1焊前准备(1)选用板厚：12mm规格为300×200mm。用氧气乙炔气切割或剪板机、切割机下料，然后要采用机械方法加工V形坡口，比如刨床或角向磨光机，坡口背面不允许留有倒角，一定要保证坡口正的角度、笔直、光滑，不留有毛刺、凸起等。(2)试板的清理，用锉刀把坡口的尖角锉去，使钝边尺寸保持在0.5~1.0mm,并将坡口及两侧20mm范围内清除铁锈，油污，氧化物等污佶，使其呈现出金属的光泽。(3)试板的装配与定位焊。在试板背面的两端进行定位焊，要留有收缩余量。使焊端缝间隙为3.0~3.5mm,终焊端为3.5~4.0mm,定位的焊缝长度约为10~15mm,该定位焊缝要结实牢固，特别是终焊端，为了避免因为焊缝收缩造成未焊段坡口间隙变小而影响继续焊接或防止施焊的过程中出现断裂，在进行定位焊接时，一定要预留反变形余量，该余量为角度3°~4°的反变形。(4)焊接设备：ZXG系列直流弧焊机。电源种类及极性：直流焊条不得受潮变质，焊心无锈，药皮不得开裂脱落。用前烘至350~400°C,恒温2h,焊缝层次采用四层焊接成行。(5)固定试板：将反变形好的试板水平放在焊接架上，高低要合适。施焊时的焊工不得坐下，要求按照蹲式姿势进行操作，试板的坡口角度为60°。2焊接操作2.1打底层的焊接打底层的焊接，可以采用一般焊接手法焊接，也可以采用端弧焊手法焊接。连弧焊手法施焊。引燃电弧：在焊接时，应在试板的坡口内侧起弧，压底电弧，焊条应该在坡口两钝边之间来回的轻微摆动，当饨边熔化的铁液与焊条溶滴结合在一起，并听到“卟卟"声音，其变形成第一个溶池。这个时候的溶池前方应该有溶孔，该溶孔向试板坡口两侧各深入0.5~1.0mm。焊条运行方法：采用锯齿形或月牙形的横向摆动焊接法，摆弧的长度小于或等于焊条直径，用较短的弧把铁液通过坡口根部送到焊件的背面，当焊条运至坡口两侧时，要稍微做1-2s的停顿，这样才有利于填充金属与母材很好的溶合，并防止在焊缝与坡口交界处形成尖角，有利于清渣。2.2焊条角度焊接前进方向的夹角为70°~80°，合适的焊条角度有利于使熔渣与铁水分离，使熔池始终保持清晰明亮，避免夹道。焊条要领：一看，二听，三准，四短。“看”就是要注意观察熔池的形状和溶孔的大小，溶孔的大小决定背面焊缝的高度和余高。熔池的形状应该为圆形或椭圆形，并始终保持明亮清晰，使熔渣与铁水分开。熔孔的尺寸应该为电弧将两侧钝边全部熔化，并且深入到每边母材0.5~1.0mm。当熔孔的尺寸过大时，背面的焊缝过高，严重时会产生焊瘤甚至烧穿等缺陷。此时应该适当提高焊接速度，增大焊条向坡口两侧的摆动幅度，减小焊条与焊接前进方向的夹角等。当熔孔过小时，坡口根部未焊透，焊根部融合不好，此时应压底电弧，增大焊条焊接前进方向的角度，减慢焊接速度和摆动幅度，减小焊条与焊接前进方向的夹角等，保持熔池的形状和溶孔的大小是操作的关键。焊接过程中，要掌控铁液和溶液的流动方向，电弧应该一直在铁液的前面燃烧，利用电弧和药皮熔化时产生的气体的反向吹力，将铁水吹到熔池的后方，这样才能保证焊缝的熔深，且能保证溶渣与铁水的分离，减少产生夹渣和气孔的可能性缺陷，另外，要随时观察焊接过后的坡口的熔合情况，熔池的后边缘要与两面坡口要完整熔合在一起。“听'就是焊工在焊接时不要有杂念，就是要听电弧在击穿试板时发出的“卟卟“的声音，假如没有听到这种声音的出现，那么就是坡口根部没有被电弧击穿，如果继续向前施焊时，就会焊不透。一般保持焊条端部距离坡口根部2、3mm。“准“就是接弧位置要把握精准，即每个新的熔池与前面形成的熔池基本重叠23，保证电弧的1/3部分在熔池正前方。当焊工听到“卟卟“声音的时候，应该往熔池后方迅速熄灭电弧，灭弧要迅速。这样就能充分发挥电弧对熔池的保护作用，避免气孔的产生。“短就是灭弧对接弧的时间，要在尽可能短的时间内完成，否则容易产生冷缩孔的缺陷，并且由于熔池之间未充分熔合，比较容易造成金属开裂。而增加灭弧频率，减少接弧时间，那么在前一个熔池尚还没有凝固的时候，后面一个熔池已形成，这样熔池总是处在高温的状态
