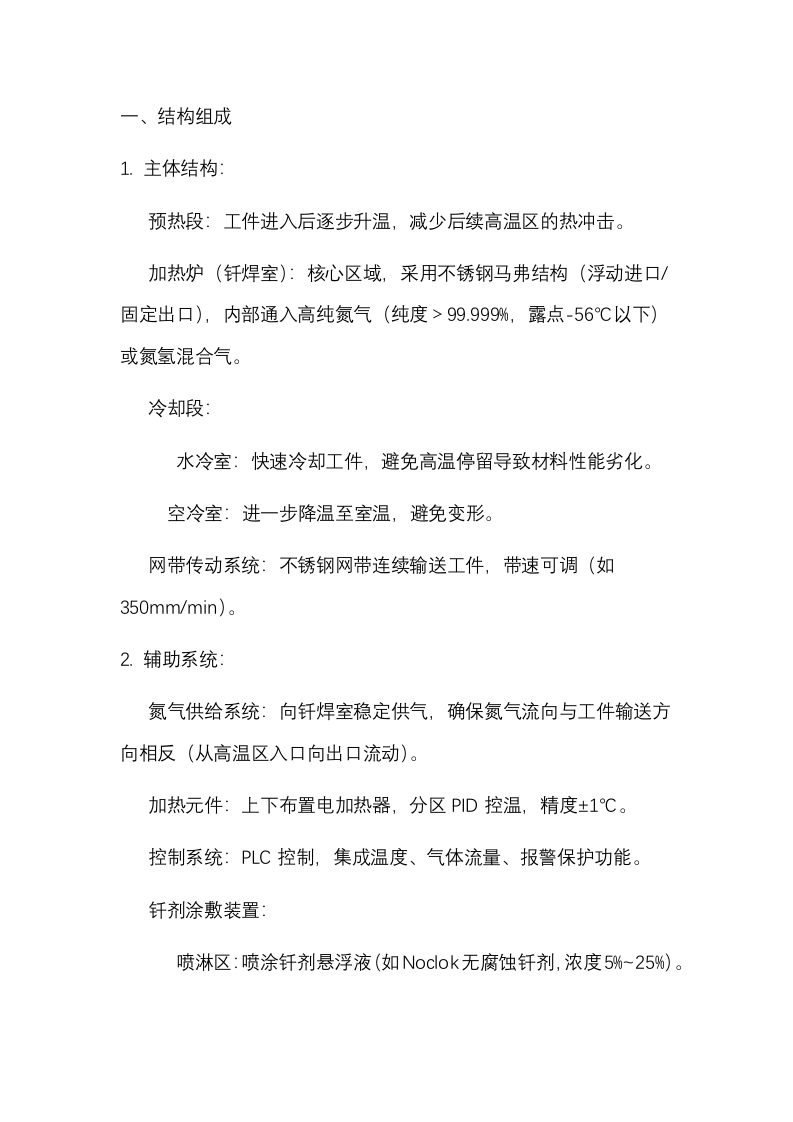

一、结构组成1.主体结构：预热段：工件进入后逐步升温，减少后续高温区的热冲击。加热炉（钎焊室）：核心区域，采用不锈钢马弗结构（浮动进口/固定出口)，内部通入高纯氮气（纯度>99.999%，露点-56℃以下）或氮氢混合气。冷却段：水冷室：快速冷却工件，避免高温停留导致材料性能劣化。空冷室：进一步降温至室温，避免变形。网带传动系统：不锈钢网带连续输送工件，带速可调（如350mm/min)。2.辅助系统：氮气供给系统：向钎焊室稳定供气，确保氮气流向与工件输送方向相反（从高温区入口向出口流动）。加热元件：上下布置电加热器，分区PID控温，精度±1℃。控制系统：PLC控制，集成温度、气体流量、报警保护功能。钎剂涂敷装置：喷淋区：喷涂钎剂悬浮液（如Noclok无腐蚀钎剂，浓度5%-25%）。空气吹落区：风机吹除多余钎剂，回收循环利用。干燥炉：200-250℃热风循环烘干钎剂，去除水分。二、工作原理1.保护环境：氮气作用：隔绝氧气，防止母材和钎料氧化，维持钎缝冶金环境。钎剂辅助：氟化物钎剂（如QF型）破除铝合金表面AzO膜，促进润湿。2.钎焊流程：预处理：工件清洁去除油污一→喷涂钎剂→干燥固化。加热钎焊：钎焊温度：依钎料熔点设定（如铝钎焊的4343铝合金钎料约600℃)，分区控温均匀性±5℃。钎料流动：钎料熔化后通过毛细作用填充间隙，冷却形成接头。冷却：水冷+空冷双阶段，控制变形率<0.05mm/m。三、工艺特点1.适用材料：铝合金：3003、6061等，需配合无腐蚀钎剂。不锈钢：316L,需氢氮混合气体保护。碳钢：铜基钎料铜，陶瓷：铜散热器，铜VC,陶瓷加热片，电子行业等，适用但需调整钎料。2.工艺优势：连续生产：可24小时不间断运行，大幅提升产能。低氧化风险：氮气保护下材料表面质量稳定。免清洗：无腐蚀钎剂残留无需后处理（若使用含氯钎剂需清洗）。3.工艺难点：露点控制：氮气露点需≤-50℃，以防止残留氧气导致的氧化。工装轻量化：夹具重量影响装炉量与生产效率。温度均匀性：炉膛分多区PID控温（±1℃），避免局部过烧或未熔。四、生产效率1.速率：带速：350-500mm/min,单炉周期约1.5小时（真空钎焊需4小时)。
