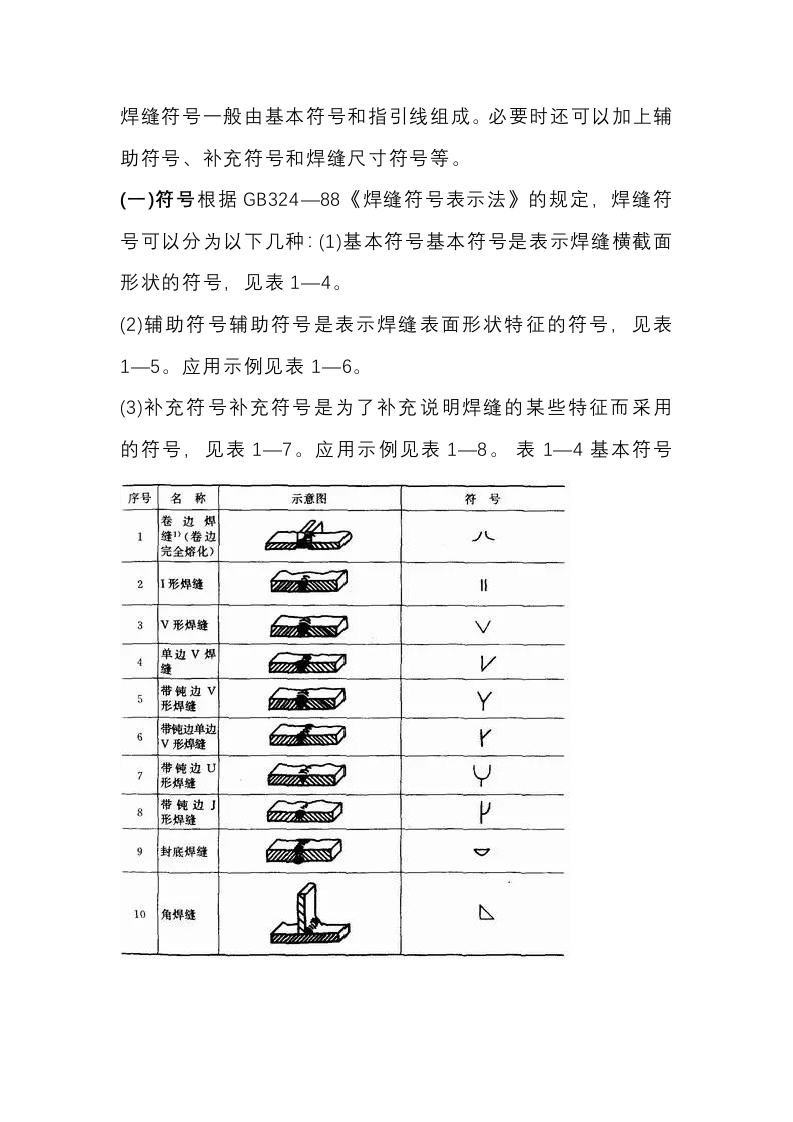

焊缝符号一般由基本符号和指引线组成。必要时还可以加上辅助符号、补充符号和焊缝尺寸符号等。(一)符号根据GB324一88《焊缝符号表示法》的规定，焊缝符号可以分为以下几种：(1)基本符号基本符号是表示焊缝横截面形状的符号，见表1一4。(2)辅助符号辅助符号是表示焊缝表面形状特征的符号，见表1一5。应用示例见表1一6。(3)补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表1一7。应用示例见表1一8。表1一4基本符号序号名称示意图符号卷边焊1完全熔化)3V形焊缝4形焊缝Y6带钝边单边7带饨边U8形焊缝封底煤缝10角焊缝序号名称示意图符号11塞焊缝或槽焊缝12点焊缝13缝焊缝注：1)不完全熔化的卷边焊缝用！形焊缝符号来表示，并加注焊缝有效厚度表1-5辅助符号序号名称示意图符号说明平面符号焊缝表面齐平（一般通过加工）2四面符号焊缝表面凹陷凸面符号焊缝表面凸起表辅助符号的应用示例名称符号平面V形对接焊缝凸面X形对接焊缝8凹面角焊缝R平面封底V形焊缝表1一7补序号名称示意图符号说明带垫板符号表示焊缝底部有垫板表示三面带有焊缝周围焊缝符号表示环绕工件周围焊缝现场符号表示在现场或工地上进行焊接尾邵符号可以参照GB5185标注焊接充符号工艺方法等内容表补充符号应用示例示意图标注示例说明表示V形焊缝的背面底部有垫板G工件三面带有角焊缝，焊接方法为手工电弧焊表示在现场沿工件周围施焊角焊缝(二)符号在图纸上的位置1·基本要求完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号以外，还包括指引线、焊缝尺寸符号及数据。指引线一般由带有箭头的指引线（简称箭头线）和两条基准线(一条为实线，另一条为虚线)两部分组成。如图1一22所
