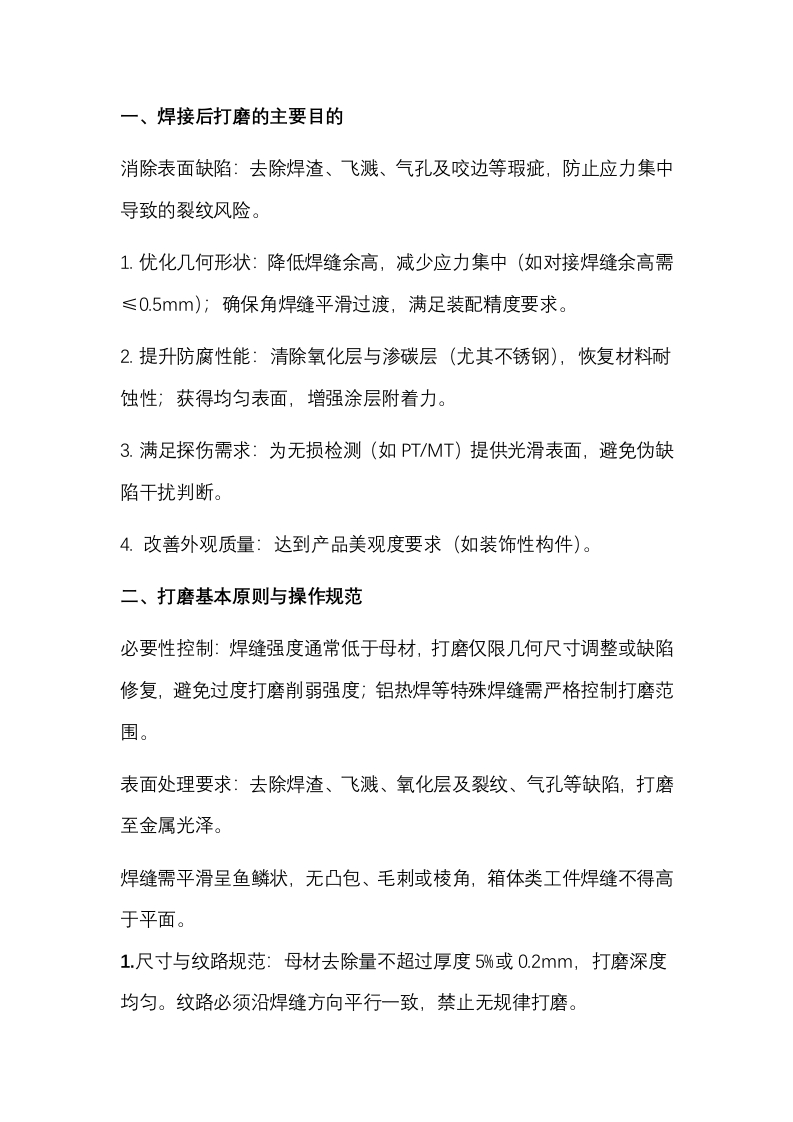

一、焊接后打磨的主要目的消除表面缺陷：去除焊渣、飞溅、气孔及咬边等瑕疵，防止应力集中导致的裂纹风险。1.优化几何形状：降低焊缝余高，减少应力集中（如对接焊缝余高需≤0.5mm);确保角焊缝平滑过渡，满足装配精度要求。2.提升防腐性能：清除氧化层与渗碳层（尤其不锈钢），恢复材料耐蚀性；获得均匀表面，增强涂层附着力。3.满足探伤需求：为无损检测（如PT/MT)提供光滑表面，避免伪缺陷干扰判断。4.改善外观质量：达到产品美观度要求（如装饰性构件）。二、打磨基本原则与操作规范必要性控制：焊缝强度通常低于母材，打磨仅限几何尺寸调整或缺陷修复，避免过度打磨削弱强度；铝热焊等特殊焊缝需严格控制打磨范围。表面处理要求：去除焊渣、飞溅、氧化层及裂纹、气孔等缺陷，打磨至金属光泽。焊缝需平滑呈鱼鳞状，无凸包、毛刺或棱角，箱体类工件焊缝不得高于平面。1.尺寸与纹路规范：母材去除量不超过厚度5%或0.2mm,打磨深度均匀。纹路必须沿焊缝方向平行一致，禁止无规律打磨。2准备阶段先检查焊缝周围有没有飞溅、气孔、裂纹，用记号笔标出需要处理的区域。分阶段打磨要求：焊前打磨：范围覆盖焊缝两侧20-50mm,去除氧化膜并打磨出金属光泽，纹路与焊缝方向平行。焊后打磨：余高打磨：范围焊缝两侧20-50mm,使用角磨机平行去除余高，凹陷处不伤母材。缺陷处理：划伤或飞溅区域需矩形框内定向打磨，去除量不超过0.2mm。接头处理：起弧点/收弧点用直磨机去除缺陷，确保无尖锐棱角。特殊材料处理：不锈钢需分粗磨(80-120目)、中磨(180-240目)、细磨(400-600目)及抛光，恢复光泽。焊后焊缝的打磨（允许的焊接缺陷的打磨处理）具体要求如下：.焊接接头的打磨。焊后允许对不良的焊接接头进行打磨处理，焊缝表面要圆滑过渡。b.焊缝余高过大，焊脚过大或角焊接不对称的打磨处理，打磨方向要平行于焊缝受力方向，使用砂轮片打磨后，用锥状砂轮打磨焊缝表面圆滑过渡。c.轻度咬边的打磨处理。咬边深度不超过0.5mm并且QA确认在标准接受范围内，允许用布砂轮进行打磨处理，打磨时要圆滑过渡。三.打磨工具选择工具匹配：根据焊缝类型选用砂轮机、角磨机或直柄打磨机；不锈钢优先植绒砂纸，避免重复操作留痕。1.手动打磨工具：角磨机（配砂轮片/百叶盘）、锉刀、铰刀、刮刀、钢丝刷、风铲等。砂轮选择：粗磨（去焊瘤）：60~80目氧化铝砂轮；精磨（表面处理）：120-240目砂纸/纤维碟。操作规范：沿焊缝方向匀速打磨，避免局部过热（不锈钢控制在150℃以下)；保持15°-30°倾角，防止刮伤母材。具体打磨工具使用要求如下：1)砂轮机Grinding wheel machine
