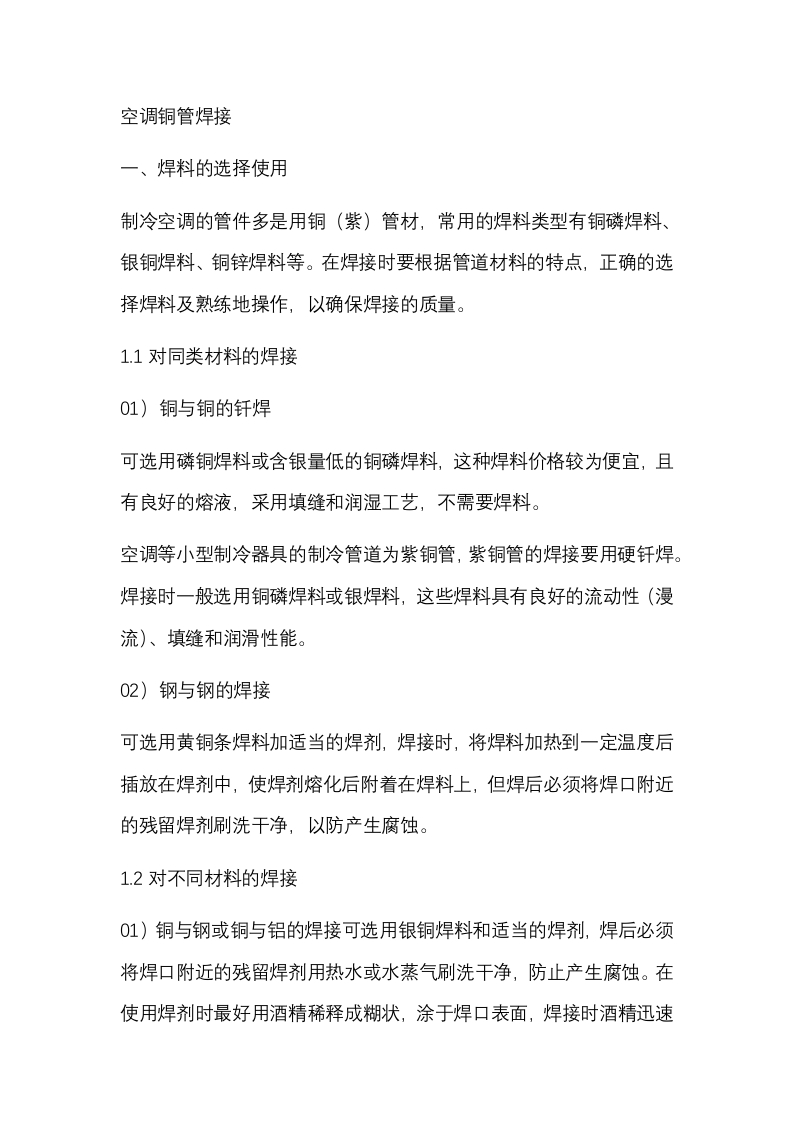

空调铜管焊接一、焊料的选择使用制冷空调的管件多是用铜（紫）管材，常用的焊料类型有铜磷焊料、银铜焊料、铜锌焊料等。在焊接时要根据管道材料的特点，正确的选择焊料及熟练地操作，以确保焊接的质量。1.1对同类材料的焊接01)铜与铜的钎焊可选用磷铜焊料或含银量低的铜磷焊料这种焊料价格较为便宜，且有良好的熔液，采用填缝和润湿工艺，不需要焊料。空调等小型制冷器具的制冷管道为紫铜管，紫铜管的焊接要用硬钎焊。焊接时一般选用铜磷焊料或银焊料，这些焊料具有良好的流动性（漫流)、填缝和润滑性能。02)钢与钢的焊接可选用黄铜条焊料加适当的焊剂，焊接时，将焊料加热到一定温度后插放在焊剂中，使焊剂熔化后附着在焊料上，但焊后必须将焊口附近的残留焊剂刷洗干净，以防产生腐蚀。1.2对不同材料的焊接01)铜与钢或铜与铝的焊接可选用银铜焊料和适当的焊剂，焊后必须将焊口附近的残留焊剂用热水或水蒸气刷洗干净，防止产生腐蚀。在使用焊剂时最好用酒精稀释成糊状，涂于焊口表面，焊接时酒精迅速蒸发而形成平滑薄膜不易流失，同时还可避免水份浸入制冷系统的危险。02)铜与铁的焊接可选用磷铜焊料或黄铜条焊料，但还需使用相应的焊剂，如硼砂、硼酸或硼酸的混合焊剂。二、焊接的具体操作对焊接不同的材料、不同的管径时所需的焊枪大小和火焰温度的高低有所不同，焊接时火焰的大小可通过两个针形阀进行控制调整，火焰的调整是根据氧、乙炔气体体积比例不同可分为炭化焰、中性焰和氧化焰三种。2.1火焰的种类及特点01)炭化焰其特点是氧气与乙炔气的体积比小于1，略缺氧，易将炭粒带入金属而影响焊料流动，冒黑烟，温度约为2700℃左右，可用于对管道的烘烤等。02)中性焰其特点是焰芯的尺寸取决于燃烧气体的成份、耗量和流速，焊炬喷嘴孔直径决定了火焰焰芯的直径，而混合气的流速，则决定了焰芯的长度，中性焰的火焰分3层，)焰芯呈尖锥形，色白而明亮，内焰为蓝白色，外焰由里向外逐渐由淡紫色变为橙色和蓝色，温度约为3000~3500℃左右，氧气与乙炔气的体积之比为1：1.2。制冷空调的管件焊接多使用中性焰。03)氧化焰其特点是焰芯是圆锥形，长度明显地缩短，轮廓也不清晰，颜色暗淡，外焰也缩短了，火焰是蓝色，火焰燃烧时伴有响声，响声大小取决于氧气压力，氧化焰的温度高于中性焰，适用于黄铜的管件焊接。火焰的性质是根据被焊金属种类及其性质来选择的，应注意科学地选调使用。在进行铜管件焊接的时候要注意火焰，火焰的性质是根据被焊金属的种类及其性质来决定的，我们应该合理的选择使用。我们制冷铜管（紫铜)管件焊接一般使用的是中性焰。2.2火焰的调节点燃前先按操作规程分别开启氧气瓶和乙炔气瓶的阀门，使低压氧气表指示在0.2~0.5MPa左右，乙炔气的压力表指示在0.05MPa左右。然后微开焊枪的氧气阀。再微开焊枪上的乙炔气阀，同时，从焊嘴的后面迅速点火。切不可在焊嘴正面点火，以免喷火烧手。点燃后即可调节，两阀的调节就是调节氧气与乙炔气进入焊枪混合气的比例，从而得到不同的火焰。钎料的添加位置在管口上方2mm左右的位置，且钎料的添加位置必须保证在火焰加热的正后方，使烧热的铜管融化焊条；使焊料均匀的流淌、铺展在缝隙表面上。
