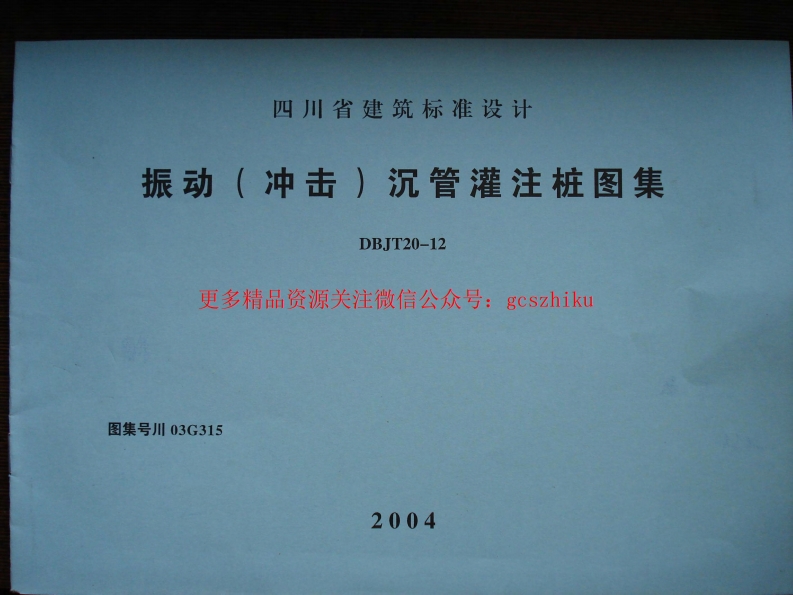

四川省建筑标准设计振动（冲击）沉管灌注桩图集DBJT20-12更多精品资源关注微信公众号：gcszhiku图集号川03G3152004振动（冲击）沉管灌注桩图集主编单位负责人：主编单位技术负责人：主编单位：四川省建筑科学研究院技术审定协编单位：德阳市旌阳基础工程有限责任公司图集号：川03G315四川省三台七建有限任公司左基分公司实行日期：2004年101日目录更多精品资源关注微信公众号：gcszhiku名称页次名称页次目录1ZG401型预制桩尖详图8设计说明2-3ZG450型桩详图9施工程序示意图4ZG451型预制桩尖详图10ZG350型桩详图5ZG500型桩详图11ZG351型预制桩尖详图6ZG501型预制桩尖详图12ZG400型桩详图7桩身材料表13目录页号设计说明一、适用范围：振动（冲击）沉管灌注桩适宜于有无地下水的人工填土、淤泥和淤泥质土、一般粘性土、砂土、碎石土，桩端持力层宜为中等风化岩石、中密碎石土、密实砂土和硬塑粘性土。成桩直径d为350-500mm,桩身混凝土强度按《建筑地基基瑞设计规范》GB50007-2002第8.5.9条公式计算，工作条件系数中：取0.7，桩长L本图集适用于地基基础设计等级为丙级建筑的振动（冲击）沉管灌注桩设计与施工，乙级建筑应由设计人员根据建筑所受水平荷载确定是否适用，甲级建筑不得采用，二、设计依据规范《建筑地基基础设计规范》(GB50007-2002)《建筑地基基础工程施工质量验收规范》(GB50202-2002)三、单桩选择本图集按端承桩为主考虑，桩的竖向承载力特征值一般宜在现场通过桩的承载能力试验确定，当无试验资料时，可参考下表的建议值。根据基础荷载，设计人员可由下表选出桩的型号，只需在基础施工图中注明桩的型号（不另出图），例如选取ZG350B型的桩，就是桩径350m的局部配筋桩，即可按本图集施工。不受水平力的桩，可选用插筋桩。对于受水平力的一般建筑和受水平力较小（如不大于七度的水平地震力）的高大建筑，可选用局部配筋桩。8度及8度以上地震区的桩应通长配筋。抗拔桩和抗滑移桩配筋应另行设计桩尖进入持力层深度不小于一倍桩径。桩的最小中心距s:穿越非饱和土为3.0，穿越饱和土为3.5d(d-桩身设计直径)，当存在软弱下卧层时，桩尖以下持力层厚度一般不小于4倍桩径。四、构造钢筋笼的主筋两端不得弯钩，以免拔管时阻碍混凝土下落；箍篇应用螺旋箍筋，和主筋花焊连接，未焊接处用低碳钢丝绑扎，桩和承台的连接按《建筑地基基础设计规范》GB50007-2002执行，设计说明页号2
