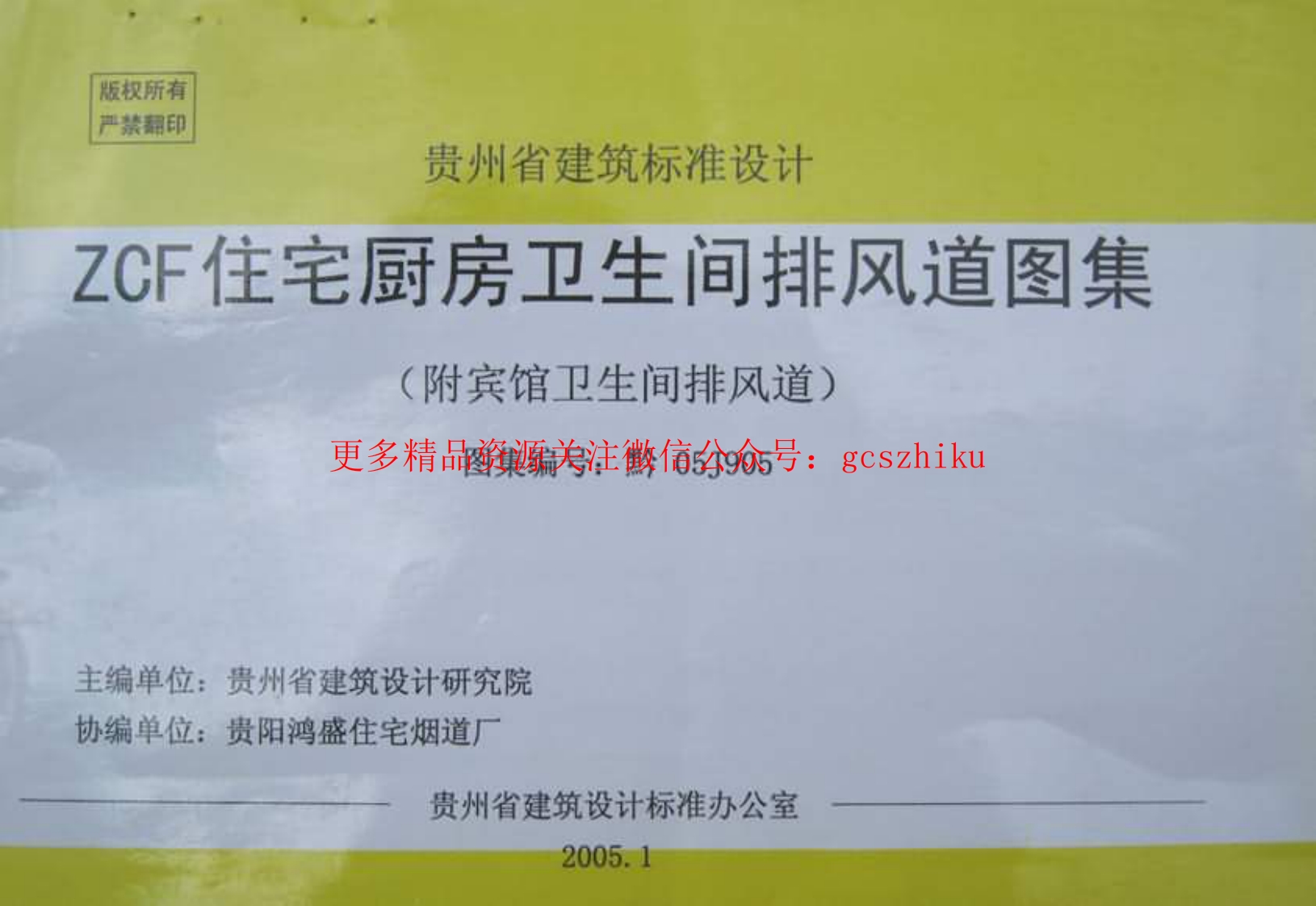

版权所有贵州省建筑标准设计ZCF住宅厨房卫生间排风道图集(附宾馆卫生间排风道)主编单位：贵州省建筑设计研究院协编单位：贵阳鸿盛住宅烟道厂贵州省建筑设计标准办公室2005.1前言住宅厨房、卫生间排（烟气）风道，从早期研发、制定国家标准到各种类型、各地标准图的制定，已广泛用于各住宅建筑中。证明其具有体积小、重量轻、不产生窜味现象、施工安装方便等优点，但由于各种原因，出现尽量缩小排风道截面的现象，从而排风效果不佳，厨房内油烟不能排尽，影响室内空气质量环境，本排气道立足于提高生活质量、改善室内空气品质、确保良好的排风效果，以满足健康住宅的要求，根据尺寸，经样品试制、专业人士作空气动力性能试验，并对照试验数据检查、调整数字模型中的某些参数，从而确定了按不同适用总层数、不同适用层次的排风道截面尺寸，且排风道采用符合空气动力学原理的新型截面，顶部采用变压式风帽结构，保证了使用的科学性和合理性，不仅使室内空气环境得以改善，也大大节省了用户平日的电能消耗。本排风（烟气）道已申请国家专利，专利号为200420061067.8变压式风帽已申请国家专利，专利号为2005202000106本排风（烟气）道的性能测试单位为贵州省通风及空调设备质量监督检验站，关于印发《ZCF住宅厨房卫生间排气道》标准设计图集和执行中有关问题的通知黔建科标通[2005]7号各市（州、地）建设局：各设计、施工、质监、监理单位：有关单位：厅审查，批准为贵州省标准设计图集，编号为黔05J905,自本文印发之日起执行，原黔98J903、黔01J904同时废止，住宅阳气道集中挂放系统在我省住宅建设中已管遍应用，改善了住宅室内空气质量，但目前也存在一些生产企业价工减料，以次充好，舞道质量不在总结经验基础上，由省建筑设计研究院根据通风原理和有关标准，并经省通风及空调设各质检站检测的排烟道新产品，为加强推广虚用，衡汰落后产品和超过图集有效期，停止在我省工程建设中使用。三、各设计单位应加强往宅排烟道设计质量管理，应采用黔595标准设计图集及配套产品，各施工图设计审查机构在施工图审查中，应加强排烟道设计审查，对未采用黔5J95图集或其他有效图集的，应责令修放设计，否则不得通过施工图审查，风设各质监站复核和测试，达到通风设计及有关标准要求、测试合格并取得省建设新技术推广项目证书后方可在我省使用。四、各建设单位、监理单位应根据各自职贵对进入施工现场的挂烟道产品质量进行检查，查看有效推广证书及排烟气性能测试报告原件，防止不合格产品使用在工程上，五，各施工质监部门应加强对烟道产品质量及安装质量的监督，凡产品质量、施工质量不符合标准设计图集要求和有关标准要求的，不予通过整贵州省建设厅
