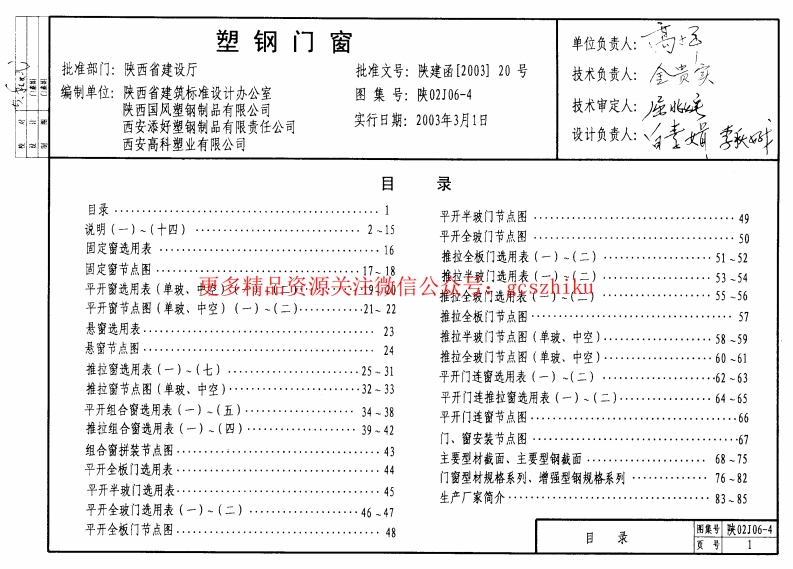

塑钢门窗单位负责人：高区批准部门：陕西省建设厅批准文号：陕建函[2003)]20号技术负责人：编制单位：陕西省建筑标准设计办公室图集号：陕02J06-4陕西国风塑钢制品有限公司技术审定人：西安添好塑钢制品有限责任公司实行日期：2003年3月1日西安高科塑业有限公司目录目录…1平开半玻门节点图平开全玻门节点图50固定密选用表16…5152固定窗节点图平开窗选用表（单玻、55-56…21、22推拉全板门节点图23推拉半玻门节点图（单玻、中空）悬窗节点图24推拉全玻门节点图（单玻、中空）…推拉窗节点图（单玻、中空）…32-33平开门连推拉窗选用表（一）、（二)…64-65平开门连窗节点图…66门、窗安装节点图…6743主要型材载面、主要型钢截面…68-75平开全板门选用表44门窗型材规格系列、增强型钢规格系列76-82早开半玻门选用表…45生产厂家简介83-85平开全板们节点图…48厦号1说明《聚氯乙烯门窗固定片》JG/T132-2000《PVC塑料悬转窗》JG/T140-2001《PVC塑料地弹簧门》JG/T3051-1998一、编制依据《中空玻璃》GB/T11944-2002《建筑门窗洞口尺寸系列》GB/T5824-1986您PV℃塑料窗建筑物理性能指标》GB/T11793.1-1989《民用建筑节能设计标准陕西省实施细则》《塑料窗基本尺寸公差》GB/T12003-1989陕DBJ24-8-97《建筑外窗抗风压性能分级及检测方法》《塑料门窗安装及验收规程》JGJ/T103-96GB/T7106-2002《PVC塑料门》JG/T3017-1994《建筑外窗气密性能分级及检测方法》《PVC塑料窗》JG/T3018-1994GB/T7107-2002《门、窗框用硬聚氯乙烯(PVC)型材》GB/T8814-1998《塑料门窗用密封条》GB12002-1989二、适用范围《聚氯乙烯门窗执手》JG/T124-2000本图集适用于一般民用建筑与工业建筑（总高度小《聚氯乙烯门窗合页（铰链）》JG/T125-2000于24米，如超过24米门窗制作企业须另作门窗的抗风压《聚氯乙烯门窗传动锁闭器》JG/T126-2000强度计算，满足设计要求后，方可使用)。对有保温要求及《聚氯乙烯门窗滑撑》JG/T127-2000易潮湿的房间（浴室、卫生问、厨房等）尤为适用。《聚氯乙烯门窗撑挡》JG/T128-2000三、材料性能规格及技术要求《聚氯乙烯门窗滑轮》JG/T129-2000塑钢门窗是以聚氯乙烯为原料，加多种添加剂，经挤《聚氯乙烯门窗半圆锁》JG/T130-2000出机挤出成型为各种断面的中空异型材，再经切割后在其《聚氯乙烯门窗增强型钢》JG/T131-2000内腔衬以型钢加强筋，然后组装焊接而成，说明（一）陕02J06-41、钢门的主要性能指标均应符合以下的规定：(2)推拉塑钢门的力学牲能(1)平开塑钢门的力学性能：推拉塑钢门的力学性能表2平开塑钢门的力学性能表1项目技术要求技术要求开关力弯曲在300似力作用下、允许有不影响使用的残余变形，试件不损坏，仍保持使用功能不损坏，仍保持使用功能扭曲在30N力作用下，允，许有不影响使用的残余在200N力作用下，试件不损坏，允许有不彩响使用的残余变形开关疲劳持使用功能不得损坏，其固定处及玻璃压条等不松脱大力关闭保持开关功能软物冲击实验后无损坏，启闭功能正常角强度软物冲击无破损，开关功能正常硬物冲击无破损注：全玻璃门不检测软、硬物体的冲击性能①无凸出把手的推拉门不作扭曲试验②全驶璃门不检别软、硬物体的冲击性能说明（二》
