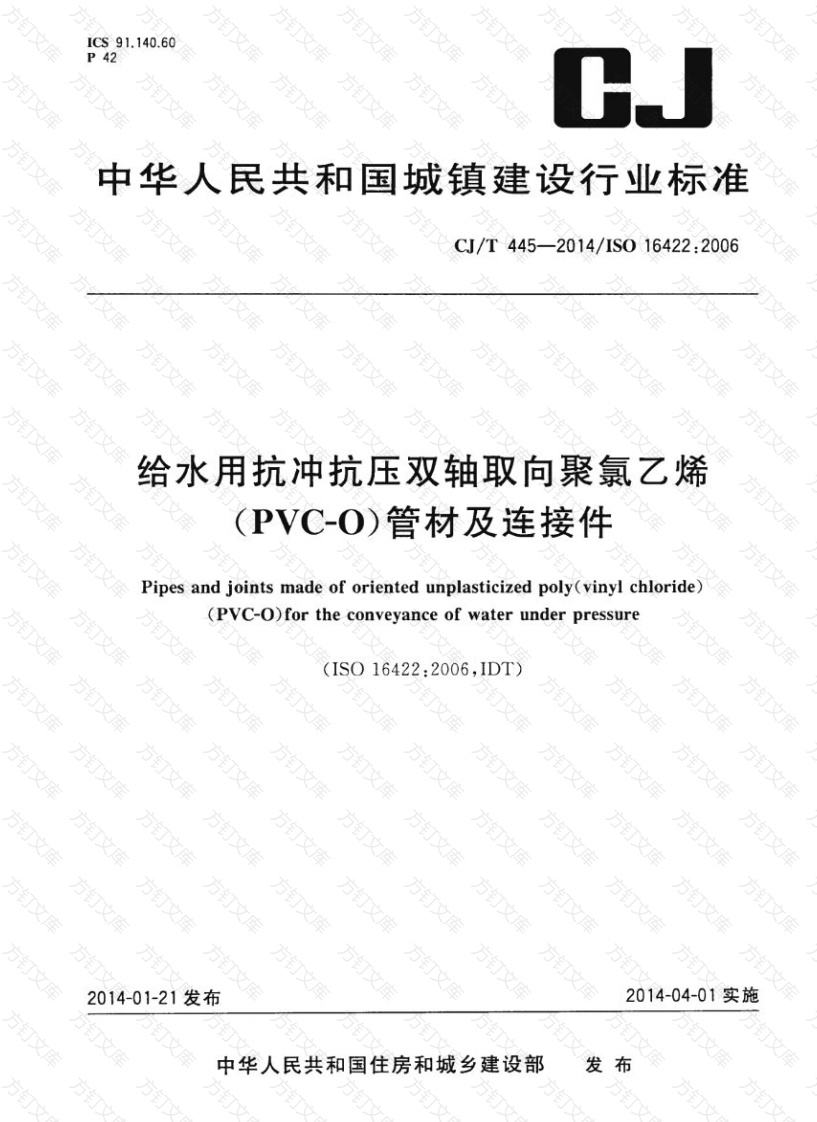

CJ/T 445-2014《给水用抗冲抗压双轴取向聚氯乙烯(PVC-O)管材及连接件》标准核心内容解读 一、标准基本信息 CJ/T 445-2014是中华人民共和国城镇建设行业标准，由住房和城乡建设部于2014年1月21日发布，2014年4月1日起正式实施。该标准等同采用国际标准ISO 16422:2006（《给水用承压双轴取向硬质聚氯乙烯(PVC-O)管材及连接件》），旨在规范PVC-O管材及连接件的设计、制造、安装及验收，确保其在承压输水系统中的抗冲、抗压性能及使用寿命。 二、适用范围 标准适用于无阳光直接暴晒的埋地和地面承压输水系统及灌溉系统的主干线和支线管道，具体应用场景包括： • 输送温度不高于45℃的承压冷水（涵盖饮用水、普通生活用水及工业用水）； • 有冲击负载或压力波动的特殊场合（如市政供水管网的节点处、泵站出口等）； • 压力等级不超过2.5 MPa的低压至中压输水系统。 注：标准中涉及的其他材料（如PVC-U、PVC-C）生产的管件，除需符合本标准外，还应满足相应国家现行标准（如GB/T 10002.2-2003《给水用硬聚氯乙烯(PVC-U)管件》）。 三、核心术语与符号 标准定义了以下关键术语及符号（部分核心内容）： • 公称外径（dn）：管材及管件插口的外径规定值（单位：mm）； • 公称壁厚（en）：管材壁厚的规定值，等同于最小允许壁厚（单位：mm）； • 公称压力（PN）：与管道系统部件耐压能力相关的参考数值（取R10系列优先数，如PN1.0、PN1.6等）； • 内压（p）：管内介质施加的单位面积力（单位：MPa）； • 工作压力（pw）：管道系统允许连续使用的最大流体压力（单位：MPa）； • 环向应力（σ）：内压在管壁中引起的圆周方向应力（单位：MPa），计算公式为： \[ \sigma = \frac{p \cdot d_{em}}{2 \cdot e_{y,\text{min}}} \] 其中，d_{em}为管材平均外径（mm），e_{y,\text{min}}为管材最小壁厚（mm）。 四、材料等级与性能要求 PVC-O管材的材料等级根据最小要求强度（MRS）划分，MRS是管材在20℃、50年长期静液压强度的平均值（单位：MPa）。标准规定的材料等级及对应性能如下： 材料等级 MRS（MPa） 设计应力（σd = MRS / C） 适用压力等级（MPa） 315 31.3 20.0（C=1.6） ≤1.6 355 35.5 22.0（C=1.6） ≤2.2 400 40.0 25.0（C=1.6） ≤2.5 450 45.0 28.0（C=1.6） ≤2.8 500 50.0 31.0（C=1.6） ≤3.1 注：设计应力（σd）需满足σd ≤ 环向应力（σ），以确保管材的长期安全性。 五、管材与连接件的技术要求 1. 管材几何尺寸 • 公称外径（dn）：符合GB/T 4217-2008《流体输送用热塑性塑料管材 公称外径和公称压力》的规定； • 公称壁厚（en）：按GB/T 10798-2001《热塑性塑料管材通用壁厚表》计算，且需满足最小壁厚要求（如dn110的PVC-O管材，最小壁厚≥3.2 mm）； • 尺寸公差：符合ISO 11922-1《流体输送用热塑性塑料管材 尺寸和公差 第1部分：公制系列》的规定。 2. 力学性能 • 环向应力：需满足σ ≤ σd（设计应力），以确保管材在长期使用中的抗压性能； • 抗冲击性能：按GB/T 14152-2001《热塑性塑料管材耐外冲击性能试验方法 时针旋转法》测试，落锤冲击能量≥15 J（dn110管材），且无破裂； • 拉伸性能：按GB/T 8804.2-2003《热塑性塑料管材拉伸性能测定 第2部分：硬聚氯乙烯(PVC-U)、氯化聚氯乙烯(PVC-C)和高抗冲聚氯乙烯(PVC-HI)管材》测试，断裂伸长率≥200%。 3. 物理性能 • 维卡软化温度（VST）：≥79℃（按GB/T 1633-2000《热塑性塑料维卡软化温度(VST)的测定》测试），确保管材在高温环境下的稳定性； • 环刚度：按GB/T 9647-2003《热塑性塑料管材环刚度的测定》测试，SN≥8 kN/m²（dn110管材），防止管材在埋地时被土壤压力压扁； • 不透光性：按GB/T 21300-2007《塑料管材和管件 不透光性的测定》测试，不透光率≥90%，避免管内滋生微生物。 4. 连接件要求 • 连接件（如弹性密封圈承口）需与管材的公称外径、壁厚匹配，确保密封性能； • 弹性密封圈需符合GB/T 21873-2008《橡胶密封件 给、排水管及污水管道用接口密封圈 材料规范》的规定，邵氏硬度（A）为60~80，拉伸强度≥10 MPa； • 连接件的耐内压试验需满足：在1.5倍公称压力下，保持1小时无泄漏。 六、试验方法与检验规则 1. 试验方法 • 外观检查：目视检查管材及连接件的表面是否有裂纹、气泡、杂质等缺陷； • 尺寸测量：用游标卡尺测量公称外径、壁厚，用直尺测量长度； • 液压试验：按GB/T 6111-2003《流体输送用热塑性塑料管材耐内压试验方法》测试，分别在1.0倍、1.5倍、2.0倍公称压力下保持1小时，无破裂或泄漏； • 环刚度试验：按GB/T 9647-2003测试，将管材置于两个平行压板之间，施加压力至规定值，测量变形量； • 维卡软化温度试验：按GB/T 1633-2000测试，将管材试样置于液体介质中，缓慢升温，记录试样变形1 mm时的温度。 2. 检验规则 • 出厂检验：每批产品需进行外观、尺寸、液压试验（1.0倍公称压力），检验合格后方可出厂； • 型式检验：当新产品投产、产品转厂生产或原料/工艺变更时，需进行型式检验（涵盖所有技术要求），检验合格后方可批量生产； • 抽样规则：按GB/T 2828.1-2012《计数抽样检验程序 第1部分：按接收质量限(AQL)检索的逐批检验抽样计划》抽样，抽样量为每批产品的1%~5%。 七、标志、包装、运输与贮存 1. 标志 • 管材及连接件上需标注以下信息： • 产品名称（PVC-O管材/连接件）； • 公称外径（dn）、公称壁厚（en）； • 公称压力（PN）； • 生产厂家名称、地址； • 生产日期、批号； • 标准编号（CJ/T 445-2014）。 2. 包装 • 管材采用捆扎或包装带固定，每捆重量≤50 kg； • 连接件采用纸箱或塑料箱包装，每箱数量≤100个； • 包装上需标注产品名称、规格、数量、生产厂家等信息。 3. 运输 • 运输过程中需避免剧烈震动、碰撞或日晒； • 管材需平放，堆叠高度≤2层； • 连接件需单独包装，防止挤压变形。 4. 贮存 • 贮存环境需干燥、通风，避免潮湿或腐蚀性气体； • 管材需平放，堆叠高度≤3层； • 连接件需存放在货架上，避免与地面接触； • 贮存期≤2年，超过期限需重新检验。 八、标准的特点与意义 CJ/T 445-2014的主要特点包括： • 等同采用国际标准：与ISO 16422:2006完全一致，确保产品的国际通用性； • 覆盖全生命周期：从原材料选择、产品设计、制造到安装验收，均有明确规定； • 强调安全性：通过MRS、设计应力、环刚度等指标，确保管材在长期使用中的安全性； • 适应特殊场景：针对有冲击负载或压力波动的场合，规定了更高的抗冲性能要求。 该标准的实施，对于规范PVC-O管材及连接件的市场秩序、提高产品质量、保障供水安全具有重要意义，是城镇供水工程、灌溉工程等领域的重要技术依据。 九、补充说明 • 标准中未涵盖的PVC-O管材（如复合管材），需符合相应国家或行业标准； • 管材的连接方式（如弹性密封圈连接、胶圈连接）需符合GB/T 19471.1-2004《塑料管道系统 硬聚氯乙烯(PVC-U)管材弹性密封圈式承口接头 偏角密封试验方法》的规定； • 施工过程中，需严格按照《给水排水管道工程施工及验收规范》（GB 50268-2008）的要求进行，确保管道系统的密封性和稳定性。
