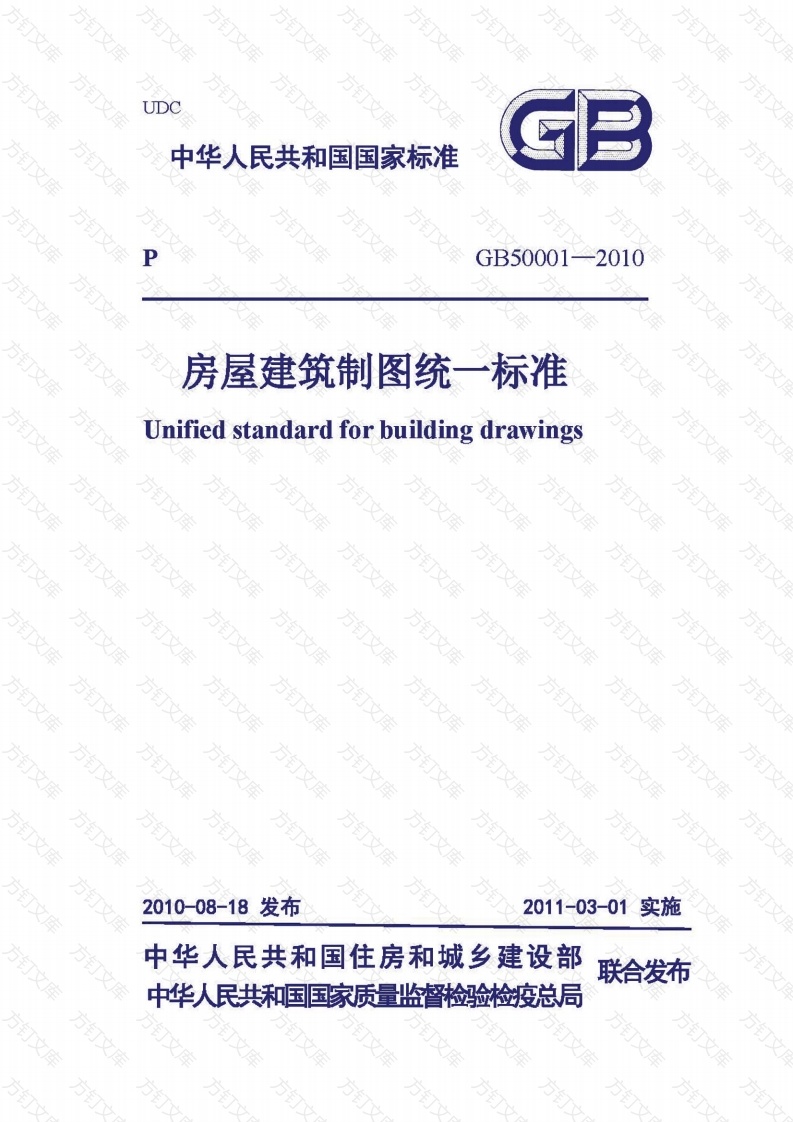

中华人民共和国国家标准GB50001-2010房屋建筑制图统一标准Unified standard for building drawings方方万万文2010-08-18发布2011-03-01实施中华人民共和国住房和城乡建设部联合发布中华人民共和国国家质量监督检验检疫总局根据住房和城乡建设部《关于印发(2008年工程建设标准规范制订计划（第一批）)的通知》（建标[2008]102号)的要求，由中国建筑标准设计研究院会同有关单位在原《房屋建筑制图统一标准》GB/T50001-2001的基础上修订而成的。本标准在修订过程中，编制组经过广泛调查研究，认真总结工程实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。本标准共分14章和2个附录，主要技术内容包括：总则、术语、图纸幅面规格与图纸编排顺序、图线、字体、比例、符号、定位轴线、常用建筑材料图例、图样画法、尺寸标注、计算机制图文件、计算机制图文件图层、计算机制图规则。本标准修订的主要技术内容是：1.增加了计算机制图文件、计算机制图图层和计算机制图规则等内容；2调整了图纸标题栏和字体高度等内容：3增加了图线等内容。本标准由住房和城乡建设部负责管理，由中国建筑标准设计研究院负责具体技术内容的解释。执行过程中如有意见和建议，请寄送中国建筑标准设计研究院（北京市海淀区首体南路9号主语国际2号楼，邮政编码100048)。主编单位：中国建筑标准设计研究院参编单位：北京市建筑设计研究院天津市建筑设计研究院华东建筑设计研究院有限公司中科院建筑设计研究有限公司北京理正软件设计研究院有限公司北京天正工程软件有限公司主要起草人：孙国锋、张树君、杜志杰、赵贵华、秋、韩慧卿、刘欣、张凤新、徐浩、吴正、王冬松、陈卫、林卫平主要审查人：何玉如、费麟、徐字宾、白红卫、石定稷、苗茁、刘杰、王鹏、董静茹、九贵、胡纯炀、张同亿方方方文次3总术语3图纸幅面规格与图纸编排顺序3.1图纸幅面3.2标题栏与会签栏3.3图纸编排顺序4图线5字体6比例7符号7.1剖切符号7.2索引符号与详图符号7.3引出线文7.4其他符号8定位轴线常用建筑材料图例9.1般规定9.2常用建筑材料图例10图样画法2410.1投影法24文10.2视图布置2510.3剖面图和断面图2610.4简化画法2810.5轴测图3010.6透视图3211尺寸标注3311.1尺寸界线、尺寸线及尺寸起止符号3311.2尺寸数字…3311.3尺寸的排列与布置3411.4半径、直径、球的尺寸标注3511.5角度、弧度、弧长的标注3611.6薄板厚度、正方形、坡度、非圆曲线等尺寸标注3611.7尺寸的简化标注3711.8标高3912计算机制图文件3
